POE адаптер для підключення ip камери

З пристроєм poe кабель ip камера, яка не підтримує стандарт живлення poe, буде підключена до системи по двох окремих каналах (живлення і дані).

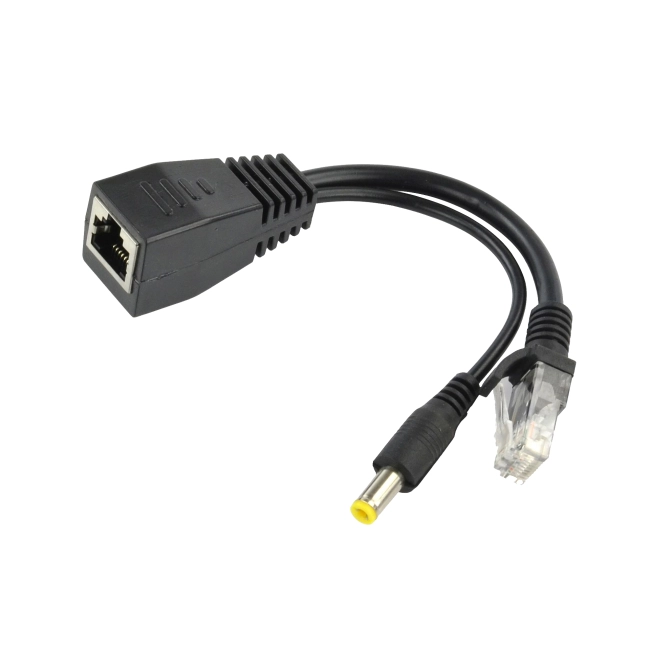

Poe адаптер для камери приймає сигнал (дані і живлення) через виту пару з роз'ємом RJ-45. Надалі розділяє його на два роз'єми: RJ-45 (сигнал) і 2.1 / 5.5 мм (живлення). Напруга перетвориться з 48 В до відповідного для камери - 12 В.

Порядок підключення

poe адаптер для ip камер підключається наступним чином:

• до електромережі 220 В підключається інжектор, з двома портами RJ-45. Інжектор перетворює напругу з 220 в до 48 В;
• до одного порту в інжекторі підключається роутер, комутатор і т.д., а до другого - мережевий кабель, по якому буде йти живлення та сигнал;
• до іншого кінця мережевого кабелю приєднується спліттер живлення poe;
• далі підключається сама камера;
• включається подача електроенергії.

Після того, як відеокамера завантажиться, почнеться зйомка.

Також існує й інший спосіб підключення. Він передбачає використання блоку живлення замість інжектора і комплекту з двох перехідників.

Пасивний poe адаптер коректно працює при температурі до 50 градусів. Тому, його можна встановлювати в теплих виробничих приміщеннях. Швидкість передачі сигналу до 100 Мбіт / с забезпечує якісну картинку без гальмувань і погіршення якості.
