Лан тестер локальной сети RJ45 - тестер для витой пары

Представляем вашему вниманию тестер для проверки витой пары. С его помощью определяют, насколько верно выполнена разводка кабелей, выявляют короткое замыкание и проверяют полярность кабельных пар. Тестер локальной сети сканирует кабели длиной до 300 метров.

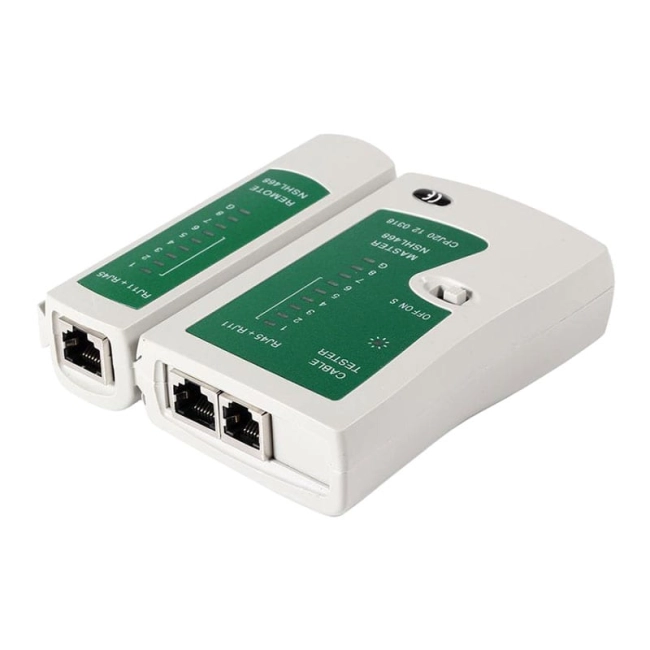

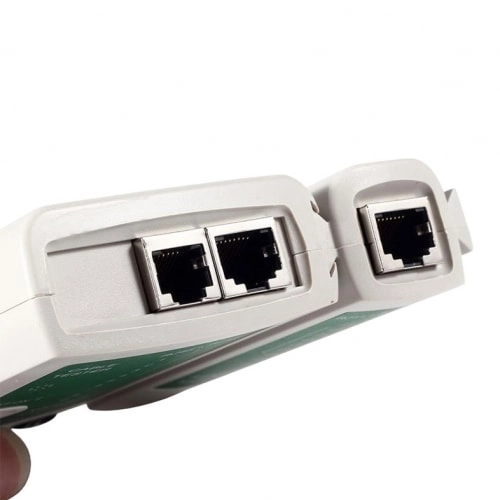

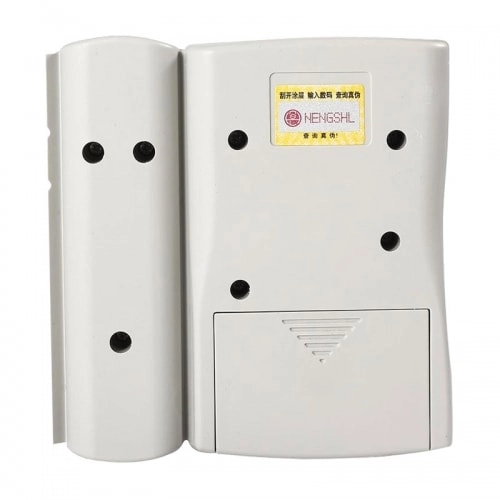

Тестер для проверки витой пары оснащен светодиодами, которые сигнализируют об обрывах в кабеле и неполадках в сети. Лан тестер применяется для кабелей с коннекторами RJ11, RJ12, RJ45. Прибор состоит из двух частей: активной и пассивной. Активная питается от батарейки типа «Крона» с напряжением 9 В. Пассивная является заглушкой, которая выдает звуковые сигналы.

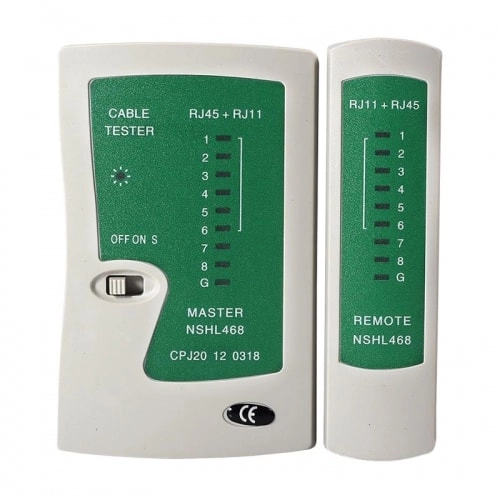

Прибор для проверки витой пары имеет передатчик с трехпозиционным переключателем. При включении все светодиоды будут мигать, при переключении в положение S мигание несколько «замедлится». Если вставить кабель в два гнезда, то все 8 светодиодов будут поочередно мигать на приемнике и передатчике. Это сигнализирует о исправности кабеля.

 Если какой-либо из светодиода не мигает, значит сигнал не идет по жиле кабеля с этим номером. Чаще всего решается данная проблема обжимом коннектора в кабеле. Тестер сети rj45 будет полезен сетевым администратором и тем, кто занимается прокладыванием сетей.
